比例電磁鐵的結構
發布：安陽電磁鐵廠家 - 派菲克電磁科技有限公司日期：2023.10.12瀏覽：2738次

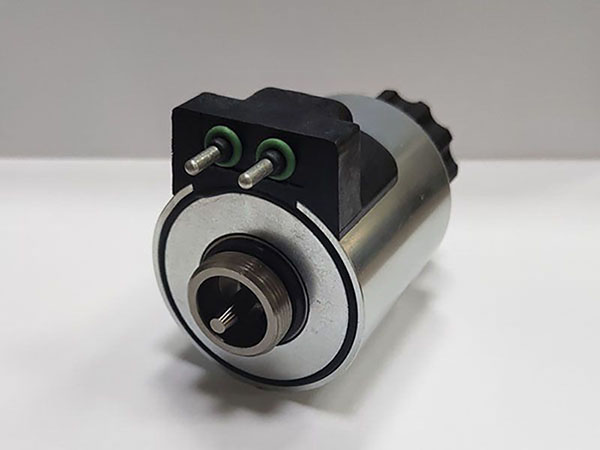

比例電磁鐵由線圈、銜鐵、推桿、外殼等組成。當有信號輸入線圈時, 線圈內磁場對銜鐵產生作用力, 銜鐵在磁場中按信號電流的大小和方向成比例、連續地運動, 再通過固連在一起的銷釘帶動推桿運動, 從而控制滑閥閥芯的運動。
比例電磁鐵是一種濕式直電磁鐵，普通電磁換向閥所用電磁鐵只要求有吸合和斷開兩個位置，并且為了增加電磁吸引力，磁路中幾乎沒有氣隙，而比例電磁鐵根據電磁原理，在結構上進行特殊設計, 使之形成特殊的磁路(這種磁路在銜鐵的工作位置上磁路中必須保證一定的氣隙)，以獲得基本的吸力特性，即水平的位移-力特性，能使其產生的機械量(力或力矩和位移)與銜鐵的位移無關，而與輸入電信號(電流) 的大小成比例。這個水平力再連續地控制液壓閥閥芯的位置，進而實現連續地控制液壓系統的壓力、方向和流量。由于比例電磁鐵可以在不同的電流下得到不同的力(或行程) , 因此可以無級地改變壓力、流量。
今天關于比例電磁鐵的知識就先為大家介紹到這里，派菲克電磁科技主要產品比例電磁鐵、力士樂型電磁鐵、油研型電磁鐵、加工定制電磁鐵，如果您需要訂購電磁鐵，歡迎您聯系派菲克電磁科技。
